Insufflation D'air Chaud Dans Le Garage Par Vmc


3 réponses à ce sujet

#1 Belmeca

    Fondateur

  • Administrateurs
  • 3810 messages
  • Ville:Nord
  • Pays::France
  • Marque et modèle::Chrysler voyager TD 2.5
  • Année::1995
  • Energie::Dièsel
  • Km actuel::499985

Posté 07 February 2015 - 01H50

Envoie de l'air ambiante dans le garage par VMC

Par ces température extérieur extrêmement basse en ce moment , mon garage tombe vraiment trop bas au niveau de la C°, je me devait donc de trouver une solution pour le matériels et le stock

Le but n'est pas de chauffer ce garage, mais de maintenir une température dite normal de 12° à 16° environ !

J'ai donc à ce jour, créé un tirage Vmc dans ma pièce principal pour pour voir augmenter voir stabilisé celle de mon garage

Voici ma méthode

J'ai tout d'abord créé un caisson dans le couloir qui donne sur ma pièces principale

on peu apercevoir sur cette photo, le début des travaux ainsi que l'idée, le troue à droite donne directement dans le garage
Image attachée: VMC_1.jpg


J'ai ensuite installé des gaines, une pour l’aspiration (diam 125), ainsi qu'un retour (diam 80) pour maintenir également un flux d'air ambiant dans le couloir

Image attachée: VMC_2.jpg

J'ai ensuite effectuer le perçage du mur (pièces principal couloir) pour pourvoir y apposer la grille d'aspiration de l'air ambiante

Image attachée: VMC_3.jpg

voici la bouche du couloir

Image attachée: VMC_4.jpg

je suis actuellement entrain de faire l'isolation du plafond et de la grand porte du garage qui ne sert qu'a bricoler et stocker (aucun véhicule n'y rentre)

Les photos sont donc à venir pour cela ainsi que pour la mise en place de la Vmc, et le caisson d’aspiration à l'intérieur du caisson en bois du couloir

#2 Belmeca

    Fondateur

  • Administrateurs
  • 3810 messages
  • Ville:Nord
  • Pays::France
  • Marque et modèle::Chrysler voyager TD 2.5
  • Année::1995
  • Energie::Dièsel
  • Km actuel::499985

Posté 12 February 2015 - 12H55

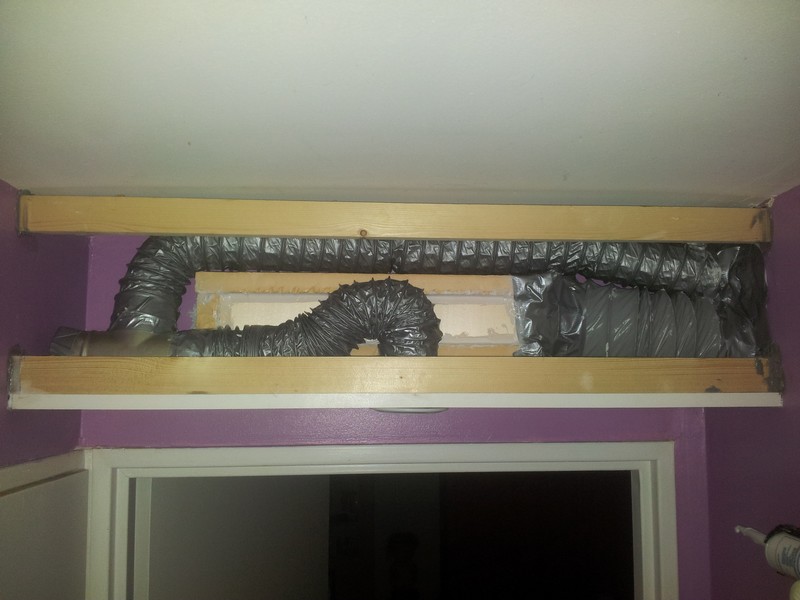

Le caisson du caisson (le petit dans le grand)

Image attachée: 20150205_201557.jpg

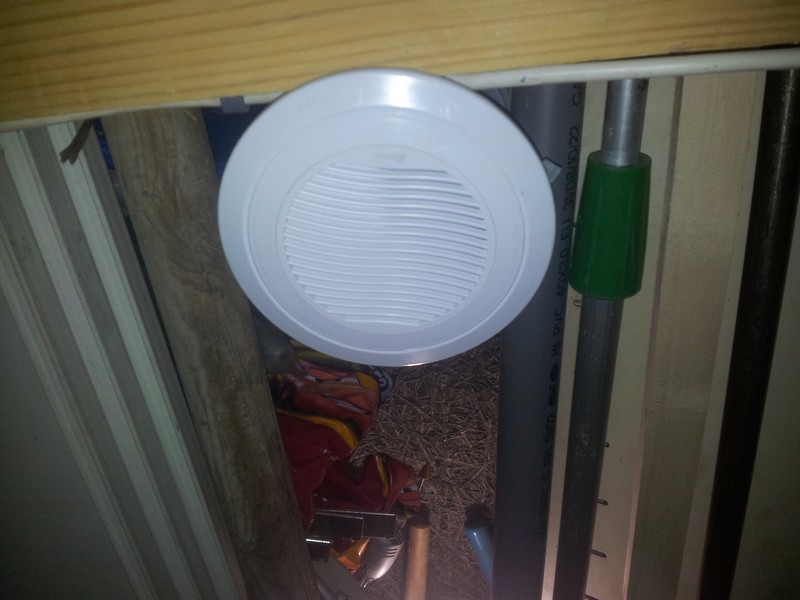

la bouche d’insufflation Diam 125 dans le garage

Image attachée: 20150205_201801.jpg

bientôt.... le caisson vmc pour finir

#3 Belmeca

    Fondateur

  • Administrateurs
  • 3810 messages
  • Ville:Nord
  • Pays::France
  • Marque et modèle::Chrysler voyager TD 2.5
  • Année::1995
  • Energie::Dièsel
  • Km actuel::499985

Posté 13 February 2015 - 08H54

Pour infos,

avec ce système d’insufflation de l'air ambiante de mes pièces principales est une isolation au niveau de la porte du garage, je suis passé des températures de 1° à 3° quand il fait -1° dehors à des températures variant de 13° a 16 °

Mission rempli donc :P

#4 Belmeca

    Fondateur

  • Administrateurs
  • 3810 messages
  • Ville:Nord
  • Pays::France
  • Marque et modèle::Chrysler voyager TD 2.5
  • Année::1995
  • Energie::Dièsel
  • Km actuel::499985

Posté 21 February 2015 - 12H09

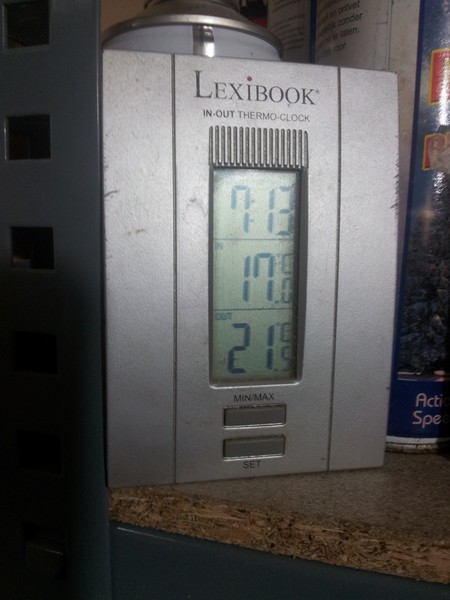

La preuve en image

In = température du garage
Out = température de la sortie de la bouche d’insufflation

Image attachée: Temp.jpg

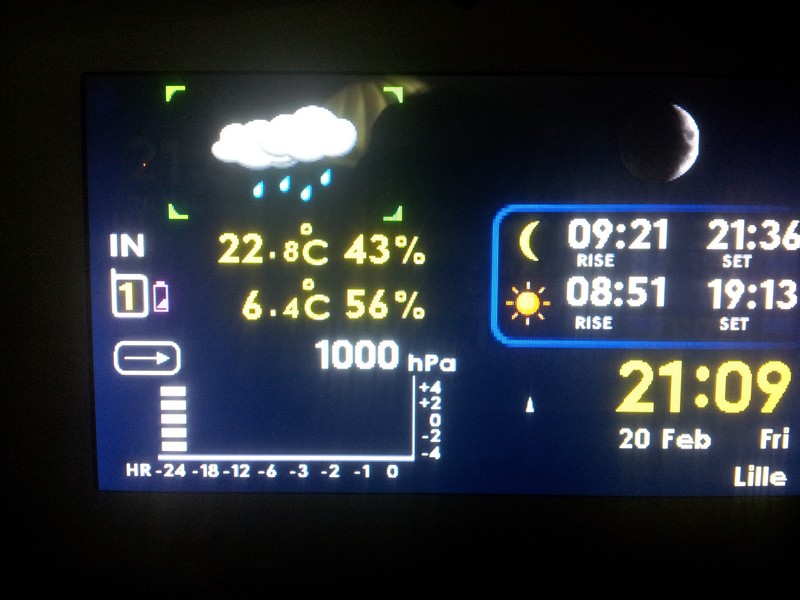

la température extérieur au même moment

Image attachée: Tempext.jpg

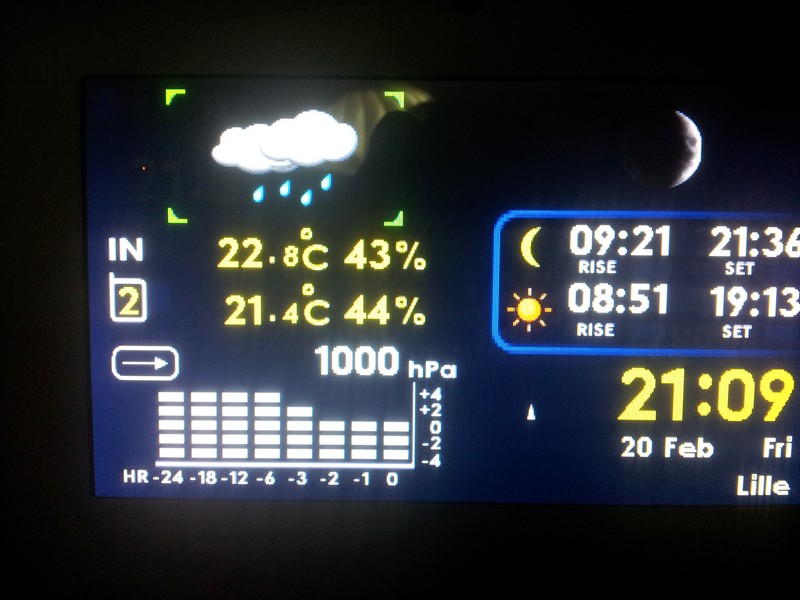

La température de la pièce d'ou est tiré l'air ambiante vers le garage

Image attachée: TempAmbiante.jpg

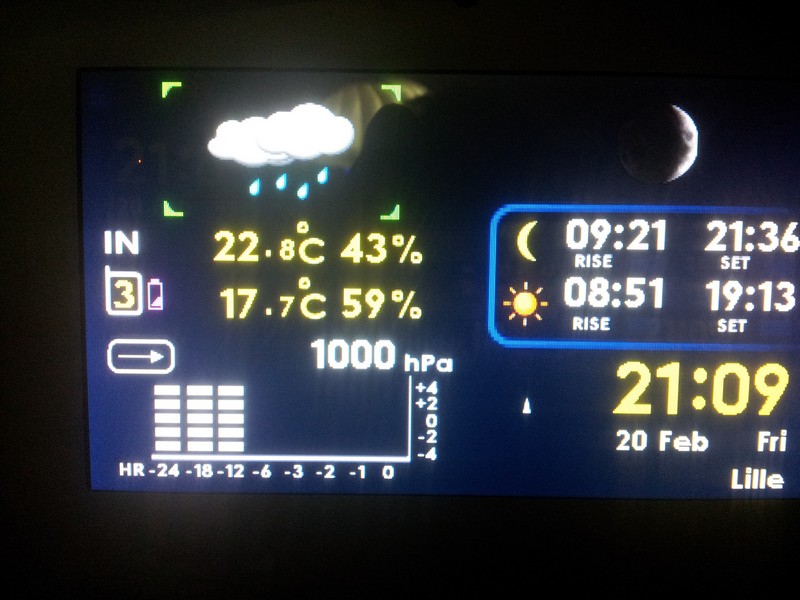

et enfin la température d'une autre sonde du garage (à l'autre bout)

Image attachée: Garage.jpg
