PapyKy tente une jonction 'rond/carré'

Mais c'est pas facile....



Avec un bout de tôle aluminium.









Ce n'est pas simple a réalisé









Une question :::: comment faire la jonction ???? Peut-être d'un membre pourrais le réalisé ??.

A plus, PapyKy, qui n'a pas d'extrudeuse 3D, alors......

ton manchon rond est en plastique, tu peu peut être le thermoformer avec un décapeur thermique pour lui donne cette forme plus ou moins carré

Bonsoir BelMéca.

Bonsoir a ceux qui ....

Pas de thermoformage possible...., alors que faire ??

Non !! ce morceau du tuyau noir doit reste fixe pour permettre au tuyau de tourner librement,

Donc il me faut trouvé pour le fixer sur le 'carré' fabriquer en aluminium, ou bien....













Une autre idée ??, Peut-être mon fils Marc avec son imprimante a extrusion 3D, A plus, PapyKy.

Idée...une gaine thermo rétractable de grosse section pour le maintenir

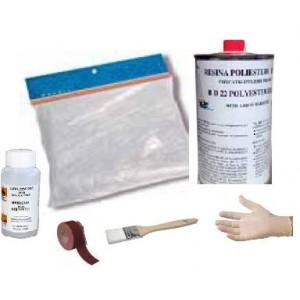

ou fabriquer une raccord carré rond en fibre de verre avec de la résine

Ah, de bonnes idées, Merci, PapyKy.

Personne n'a idée pour PapyKy ??.

Bon !! je vais réalisé suivant une de mes idées.



Un bout de tube rond en fonction du manchon en PVC, est souder sur un tube carré de 35 Mm.



Celui-ci sera utilisé pour 'martelé' la patte d'aluminium sur ce tube rond.



Mais avant tout il faut redresser les pattes, pour placer ce tube rond bien centre du carré avec de petite épaisseur de tôles,
Et bloquer le collier d'aluminium sur le carré, avec des plats et une pince 'grip', pour évité le glissement.



Les voila repliée et il faut bloquer le rond pour ne pas reculer, donc, un serre joint 'Maison'.



Mais pour replier la patte sont rond, la pince 'grip' est dans la trajectoire du marteaux, donc...



Un plat est mis en place, et permet le martelage en forme du rond, cela est simple a réalisé ?? , mais des deux cotés.



Pour le placement sur le ventilateur de la tête Laser, il faut le retourner pour avoir le même sens de ventilation.



Reste a fixer les deux morceau de ce 'rond-carré', mais comment faire, vous avais une idée ??.

A plus, PapyKy.

tu demandes des idées que tu avait déjà.... petit chenapan

Bonsoir.

Oui, mais ton idée de mastic polyester, sera utilisé, Merci de l'idée.

La suite, L'autre coté du tuyau, qui sera sur la cheminée.

Mais..... ce sera une BD sans 'bulles' n'y texte ?? OUI, Qui n'est pas lu de toute façon.













S











vo





us





.



faite le savoir, A plus, PapyKy.

Modifié par PapyKy, 29 December 2020 - 12H04.

Bonsoir.

PapyKy n'a pas fait grand chose ce jour.

Juste un peu de collage sur une idée de BelMéca, et peu de peinture.







Et remplir deux seringues qui......





Un bout de bois recouvert d'un collant PVC, pour ne pas qu'il reste coller au 'filler'.











Reste a attendre un peu, pour y mettre 'du Noir', Demain, A plus, PapyKy.

d'origine l'embout, nickel chrome !

Merci, BelMéca de me suivre dans mes

Voila la mise en couleur noir pour être 'propre'.





Deux petites vis sont placée sur les pattes de la tôle aluminium, comme renfort pour le mastic.



Et modification de la glissière de réglage de la tète Laser, pour avoir une focal optimal.



La vis était bien dur, (re-filetage & graissage), et utiliser une clés Allen, n'ais pas facile,
Donc... trouver un 'bouton' avec filetage intérieur de M6.



Et tournage du corps en 'bakélite' a 3/8 Pouce (9.52 mm), la valeur du dia de la tète de vis Allen,



Pour avoir du passage sur le charriot du portique, et plus facile pour le 'réglage fin'.



Me reste a déterminer ou devra être foré le trou de 55 Mm dans ce corps de cheminée.

A plus, PapyKy.

Bon, c'est fini les festivités de ce long WE, Du passage de 2020-21, sous Covid

Et bien voila, il me faut reprendre mon



La préparation de 'récup' des poussières dans un bout de bouteille en PVC.



Après avoir percé le bouchon pour passé la fraise de 55 Mm.



Et un trou de 30 Mm pour embout d'un aspirateur pour en 'récupéré' les poussières.



Simple, en fin de compte, sauf que j'ai du recoupé les 'réceptacle des poussières.



Deux trous de 8 Mm et les broche de bois, sont en place pour fixer le montage PVC.



Le câble d'alimentation 12 Volts, est passé dans le tuyau souple (Récup aspirateur) (avec un tournevis fixer en bout de câble)



Un petit trou est fait pour ressortir le câble, et voir comment réalisé un connecteur rapide



Il me faudra songer comment suspendre ce tuyau assez lourds, une idée ??



PapyKy, a déjà peut-être une idée, et vous ?? car pour le rangement, il faudra retiré ce tuyau du Laser.

Bon début d'année 2021 a ceux qui passerons ICI.

tu l'entoure avec du fil de fer, il restera rigide et dans la forme que tu lui donnera

Bonjour BelMéca.

Oui, Mais en premier il y a déjà une armature interne surement en PVC rigide.

En deux il ne faut pas rigidifier ce tuyau, qui doit rester souple et suivre les mouvements du Laser,
Qui sont parfois très rapide, et qui forcement retiendrais les mouvements et....
Poserais des erreurs de mouvement du charriot de l'axe 'Y' qui est sur le portique 'X1-X2'.

Je vais réalisé un support mobile qui supportera ce tube d'aspirateur avec un ressort ou une élastique.

A++, PapyKy, et merci de ton idée.

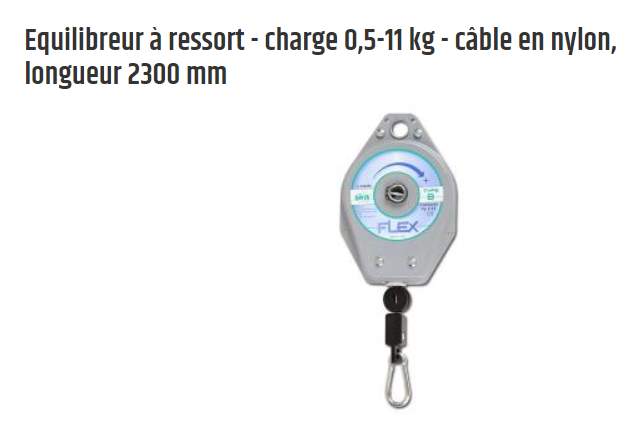

équilibreur d'outils
